varimed® funksjonsvogner - Riktig utstyr for alle avdeling.

Åpne stort bilde

Åpne stort bilde


Kort produktbeskrivelse:

Alltid på rett spor med Schmitz funksjonsvogner

Fullt utstyrt som bandasjevogn, behandlingsvogn, akuttvogn, anestesivogn, journalvogn eller intensivvogner, gir varimed® funksjonsvogner optimal mobilitet, fleksibilitet og funksjonalitet for alle medisinske områder.

Individuelt konfigurert ved hjelp av de mangfoldige tilbehør som det multifunksjonelle skinnesystemet eller sideskinnesystemet sammen med mange individuelle tilbehør, kan vognen bli omgjort til en optimal arbeidsplass for den enkelte.

Mange funksjonelle detaljer og en høy standard sikrer en sikker og optimal utnyttelse på alle avdelinger, og gir en merverdi ved tidsbesparende funksjonalitet.











Fargekonfigurator funksjonsvogner

Åpne fargekonfigurator


For å bruke fargekonfiguratoren må du ha installert Adobe FlashPlayer versjon 8, eller høyere. Last ned og installer Adobe FlashPlayer her.

Åpne fargekonfigurator
Åpne fargekonfigurator


For å bruke fargekonfiguratoren må du ha installert Adobe FlashPlayer versjon 8, eller høyere. Last ned og installer Adobe FlashPlayer her.

Åpne fargekonfigurator




Kvalitetsegenskaper

Åpne stort bilde    (Klikk på bildet for å åpne et større bilde i eget vindu).


Mobil og robust
Bruk av lette og høykvalitets materialer. Overbevisende design. Lukkede doble lett rullende hjul med retningsbestemt låsing.

Komfortable skuffer
Fullt uttrekkbare skuffer for optimal oversikt over skuffens innhold. Automatisk «trekk inn» funksjon som holder skuffene lukket under transport. Luftdemper for rolig, myk og enkel lukking av skuff.

Optimal hygienisk rengjøring
Glatte, lukkede overflater. Skjulte skuffskinner. Avtakbare skuffronter.

Visuell og funksjonell fleksibilitet
Forskjellige størrelser, mange kombinasjonsmuligheter, overlegen tilbehørsliste, og mange fargekombinasjoner.

Design
Vellykket kombinasjon av funksjoner, ergonomi og form.






Åpne stort bilde Åpne stort bilde Åpne stort bilde

  • Skulte skuffskinner
    Fullt uttrekkbar skuff for optimal rengjøring
  • Skuffer med automatisk «trekk inn» funksjon
    og automatisk luftdemper ved lukking
  • Enkelt å fjerne skuffenes frontpanel
    for lettere rengjøring
Åpne stort bilde Åpne stort bilde Åpne stort bilde

  • Topplate i rustfritt stål
    202.0110.0-202.0140.0
  • Veggavvisere (hjul)
    beskytter vognen, møbler og vegger fra å bli skadet.
    Lukkede, doble lett rullende hjul, etterlater seg ingen hjulspor på gulvet. Slitasjefri kvalitet.
  • Sideskinne
    202.3000.0 for enkel montering av tilbehør
Åpne stort bilde Åpne stort bilde Åpne stort bilde

  • Ergonomisk formet håndtak
  • Gripevennlig mykt belegg
    202.1000.0 til håndtak
  • Profilert gummiforsegling,
    desinfeksjonstett
   (Klikk på bildene for å åpne et større bilde i eget vindu).





Modelleksempler


Bandasjevogner
Åpne stort bilde Åpne stort bilde
1. 2.

  • 1. Bandasjevogn
    Artikkelnr. 260.0420.0
  • 2. Bandasjevogn
    Artikkelnr. 260.1210.0
Åpne stort bilde Åpne stort bilde
3. 4.

  • 3. Bandasjevogn
    Artikkelnr. 260.1030.0
    Tilbehør: Bordplate med 3-sidig gallerikant,
    artikkelnr. 202.0030.0
  • 4. Bandasje- og behandlingsvogn
    Artikkelnr. 260.0370.0
    Tilbehør: Bordplate med 3-sidig gallerikant,
    artikkelnr. 202.0020.0

Anestesivogner
Åpne stort bilde Åpne stort bilde
5. 6.

  • 5. Anestesivogn
    Artikkelnr. 260.0390.0
  • 6. Anestesivogn
    Tilbehørssett,
    artikkelnr. 202.9720.0
    (forbruksartikler ikke inkludert)
Åpne stort bilde
7.

  • 7. Anestesivogn
    Artikkelnr. 260.0330.0
    Tilbehør: Bordplate med 3-sidig gallerikant,
    artikkelnr. 202.0020.0,
    bordplate deksel, artikkelnr. 202.0120.0,
    sideskinne, artikkelnr. 202.3000.0.

Behandlingsvogner
Åpne stort bilde Åpne stort bilde
8. 9.

  • 8. Bandasje- og behandlingsvogn
    Artikkelnr. 260.0370.0
    Tilbehør: Bordplate med 3-sidig gallerikant,
    artikkelnr. 202.0020.0
  • 9. Bandasjevogn
    Artikkelnr. 260.0110.0
    Tilbehør: Bordplate med 3-sidig gallerikant,
    artikkelnr. 202.0010.0
Åpne stort bilde
10.

  • 10. Behandlingsvogn
    Artikkelnr. 260.0310.0
    Tilbehør: Bordplate med 3-sidig gallerikant,
    artikkelnr. 202.0020.0
    Varmeelement i skuff, artikkelnr. 202.5260.0.

ISO-vogner
Åpne stort bilde Åpne stort bilde
11. 12.

  • 11. ISO-vogn
    Artikkelnr. 260.1530.0
    Tilbehør: Bordplate med 3-sidig gallerikant,
    artikkelnr. 202.0040.0
  • 12. ISO-vogn
    Artikkelnr. 260.1560.0
    Tilbehør: Bordplate med 3-sidig gallerikant,
    artikkelnr. 202.0040.0

Journalvogner
Åpne stort bilde Åpne stort bilde
13. 14.

  • 13. Journalvogn
    Artikkelnr. 260.3010.0
    Tilbehør: Bordplate med 3-sidig gallerikant i rustfritt stål, Artikkelnr. 202.0320.0.
  • 14. Journalvogn
    Artikkelnr. 260.3050.0
    (Leveres ikke med laptop)

Endo vogn, Akuttvogn og Intensivvogn
Åpne stort bilde Åpne stort bilde
15. 16.

  • 15. Endo vogn
    Artikkelnr. 260.0730.0
  • 16. Akuttvogn
    Artikkelnr. 260.0400.0
    Tilbehør: integrert holder for "Weinmann" gjenopplivingsenhet "Life Base III", Artikkelnr. 202.6860.0. (defibrillator, gjenopplivingsenhet and førstehjelpssett er ikke inkludert)
Åpne stort bilde
17.

  • 17. Intensivvogn
    Artikkelnr. 260.1770.0
    (Forbruksartikler ikke inkludert)
   (Klikk på bildene for å åpne et større bilde i eget vindu).





Tilbehør


Accessory sets
Combinations of individual accessories for the most diverse application areas
Åpne stort bilde Åpne stort bilde

  • Accessory set
    Model No. 202.9600.0
  • Accessory set
    Model No. 202.9650.0
Åpne stort bilde

  • Accessory set
    Model No. 202.9720.0 for functional trolley, 600 mm wide

Accessories for stationary mounting to functional trolley
Åpne stort bilde Åpne stort bilde

  • Central lock
    Model No. 202.7560.0 ('one-key-fits-all' locking available on request)
  • Lead sealing strips (pair)
    Model No. 202.5520.0 powder-coated tomato red steel plate (RAL 3013), with 100 lead seals, for emergency trolley 260.0400.0.
Åpne stort bilde Åpne stort bilde

  • Framed label plate
    Model No. 202.4600.0

    with magnetic fixing for drawer fronts and hinged doors, 10 pcs

    Paper labels
    Model No. 202.4650.0
    white, for 202.4600.0, 18 pcs

    Paper labels
    Model No. 202.4660.0
    blue, for 202.4600.0, 18 pcs
  • Softgrip cover
    Model No. 202.1000.0
    PVC, colour grey similar to RAL 7001.
Åpne stort bilde Åpne stort bilde

  • Bracket for dressing or syringe and cannula dispenser
    Model No. 202.1850.0

    Steel sheet powder-coated white aluminium (RAL 9006) for mounting dressing and syringe/ cannula dispenser, with fixation, for functional trolleys of 450 mm width.
  • Bracket for dressing or syringe and cannula dispenser
    Model No. 202.1860.0

    as 202.1850.0, but for functional trolleys of 600 mm width.

    Bracket for dressing or syringe and cannula dispenser

    Model No. 202.1880.0

    as 202.1850.0, but for ISO trolleys of 660 mm width
Åpne stort bilde
Storage shelf
Model No. 202.5110.0
pivotable, steel, powder-coated white aluminium (RAL 9006), screw fixed to the trolley, safe working load up to 20 kg.(additional fitting of dressing or injection dispensers not possible.)

Bracket
Model No. 202.6860.0
for storage of the Weinmann resuscitation unit, Life Base III on carrying platform. Fixation at the guiding bar side. (Bracket for other Weinmann systems upon request.)

Infusion rod Œ
Model No. 202.4700.0
stainless steel 18/10, upper section with 4 hooks, drip glass, height adjustable by 900 mm, one-hand action, safe working load: per hook 2 kg. (screw fixed to back wall of trolley).

Reanimation board Œ
Model No. 202.5500.0
390 x 600 x 8 mm (W x H x D) incl. holder, fixed to the back of trolley.

VARION LINEA MED Œ
Medical fourfold socket outlet
Model No. 202.4381.0
fourfold socket outlet for medical technical devices fulfilling the requirements of the standard IEC 60601-ff, incl. holder, detachable.
Dimensions: 400 x 65 x 72 mm (L x W x H)
A locking clamp, solely adjustable by tool, protects from unintentional removing the power supply plugs.
Equipped with 4 connection pins according to DIN 42801 to be connected by a feeder line POAG-K6 with the central potential equalisation max. total load: 2300 Watts
two-pole fuse (T6 3 Ah)
Supply line: 3 m incl. right-angle plug
This multiple-socket outlet fulfils the requirements according to IEC 60601-1-2-13
and is also released for being operated in areas of application group 2 according
to VDE definition 0100-710
Mounted to back panel of trolley.
Åpne stort bilde Åpne stort bilde

Bracket for dressing or syringe and cannula dispenser
Model No. 202.1870.0
as 202.1850.0, but for functional trolleys of 900 mm width.

Dressing dispenser
Model No. 202.1410.0
600 x 200 x 410 mm (W x D x H), plastic-coated housing, pearl white, plexiglass front.
Åpne stort bilde Åpne stort bilde

Syringe and cannula dispenser
Model No. 202.1510.0
600 x 200 x 410 mm (W x D x H), plastic-coated housing, pearl white, plexiglass front.

Syringe and cannula dispenser
Model No. 202.1610.0
730 x 240 x 410 mm (W x D x H), grey plastic housing, with 3 large and 5 small crystal-clear boxes, First-in/First-out system, with twin set swab moistener and dispenser.
Åpne stort bilde Åpne stort bilde

Syringe and cannula dispenser
Model No. 202.1640.0
600 x 200 x 410 mm (W x D x H), grey plastic housing, with 3 large and 5 small crystal-clear boxes, First-in/First-out system, without twin set.

Syringe and cannula dispenser
Model No. 202.1650.0
730 x 240 x 410 mm (W x D x H), grey plastic housing, with 3 large and 5 small crystal-clear boxes, Last-in/First-out system, with twin set swab moistener and dispenser.
Åpne stort bilde

Syringe and cannula dispenser
Model No. 202.1660.0
600 x 200 x 410 mm (W x D x H), grey plastic housing, with 3 large and 5 small crystal-clear boxes, Last-in/First-out system, without twin set.
Åpne stort bilde

Pre-heating system Œ
Model No. 202.5260.0
temperature adjustment and controlling by display use, adjustable up to a max. of 40 degrees. Connection power 230 V 60-65 VA, cable with plug, approx. 2 metres long. The effective depth of the preheated drawer is reduced to 310 mm. (w/o ill.)
Åpne stort bilde

Adjustable tray table
Model No. 202.6660.0
570 x 370 mm (W x D) white, with fixation, height adjustable via telescope, horizontal height adjustment from 850 to 1220 mm, swivelling around 360° in 35° steps.Swivel-in and swivel-out function. Fixed to the base of the trolley. Safe working load: 5 kg.
(no subsequent fitting)
Åpne stort bilde

Laptop compartment
Model No. 202.6410.0
for electronic patient records (EPR), with lock, lateral drawer, extensible, for storing a laptop or PC with mouse pad, effective height 65 mm, holder for power socket with mains cable and exit for plug, for functional trolleys 600 mm wide. (subsequent fitting possible).

Accessories for mounting to accessory rail system


CONTENT UNDER CONSTRUCTION!!!

Drawer dividers

You will find a complete overview of all our accessories on pages 30 to 61 of our catalogue No. 63, “The functional trolleys – our experts for everyday clinical practice”, which you can either download from our site or order from us.
Åpne stort bilde
Drawer dividers
Model No. 202.8500.0 - 202.8590.0
Polystyrene tray with fixed compartments
Åpne stort bilde
Drawer dividers
Model No. 202.8800.0 - 202.8880.0
Aluminium frame
Åpne stort bilde
Drawer dividers
Model No. 202.8900.0 - 202.8980.0
Acrylic tray
(Klikk på bildene for å åpne et større bilde i eget vindu).





Multifunctional rail system for flexible positioning of accessories

You will find a complete overview of all accessory components as well as instructions regarding their optimal use in our catalogue no. 63. You can download this catalogue from our homepage or order it from us.
Åpne stort bilde

A strong combination with decisive advantages:
Functional trolleys with rail system.

  • Simple and ergonomic attachment of accessories -- vertically and horizontally adjustable.
  • Saves time by optimizing and standardizing work sequences.
  • Minimizes cross-contamination due to hygienic arrangement of dispensers.
  • Safety due to firm and ergonomic fitting of the equipment needed at the right place.
  • Use of standard accessory rails 25 x 10 mm.
  • Subsequent fitting on existing trolleys.

Åpne stort bilde Åpne stort bilde Åpne stort bilde Åpne stort bilde
Åpne stort bilde

1.

Åpne stort bilde

2.

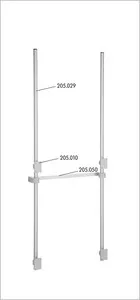

  • 1. Rack for supporting accessories
    Model no. 205.4000.0

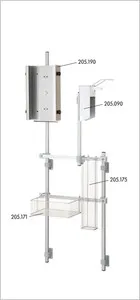

  • 2. Accessory set for rack 205.4000.0
    Model no. 205.4010.0

Åpne stort bilde

1.

Åpne stort bilde

2.

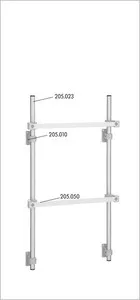

  • 1. Rack for supporting accessories
    Model no. 205.4100.0

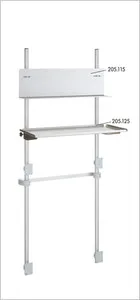

  • 2. Accessory set for rack 205.4100.0
    Model no. 205.4110.0

Åpne stort bilde

1.

Åpne stort bilde

2.


  • 1. Rack for supporting accessories
    Model no. 205.4200.0
  • 2. Accessory set for rack 205.4200.0
    Model no. 205.4210.0

   (Klikk på bildene for å åpne et større bilde i eget vindu).




Fargekonfigurator funksjonsvogner

Åpne fargekonfigurator


For å bruke fargekonfiguratoren må du ha installert Adobe FlashPlayer versjon 8, eller høyere. Last ned og installer Adobe FlashPlayer her.

Åpne fargekonfigurator
Åpne fargekonfigurator


For å bruke fargekonfiguratoren må du ha installert Adobe FlashPlayer versjon 8, eller høyere. Last ned og installer Adobe FlashPlayer her.

Åpne fargekonfigurator




Fargekart

Farge på chassis
Uten tillegg: gråhvit RAL 9002, hvit aluminium RAL 9006 eller grå aluminium RAL 9007.
Tillegg i pris for for farger i henhold til fargekart.

Farge på skuffronter og/eller dører
Uten tillegg i henhold til fargekart.

Farge på skuffhåndtak
Uten tillegg i henhold til fargekart eller matt forkrommet.

Farge på skyvehåndtak
Uten tillegg i henhold til fargekart eller med gripevennlig mykt belegg (pristillegg).

Farge på bordplate deksel
Plastikk, sølvgrå.
