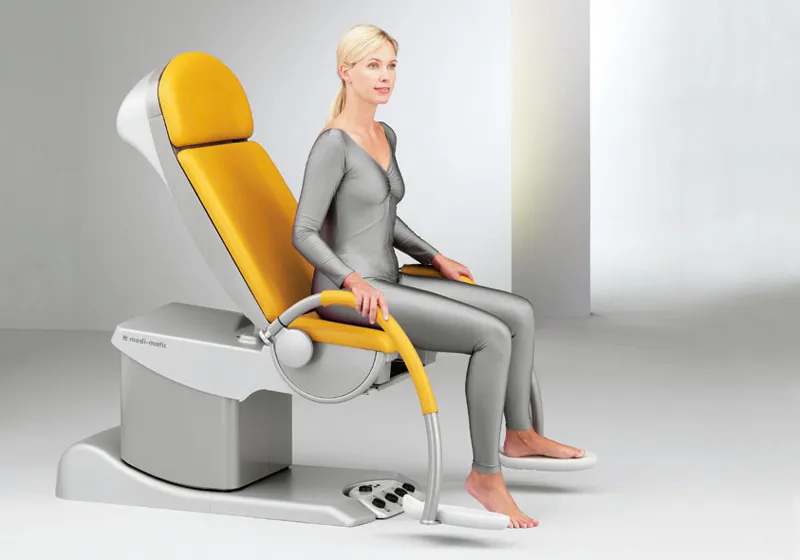

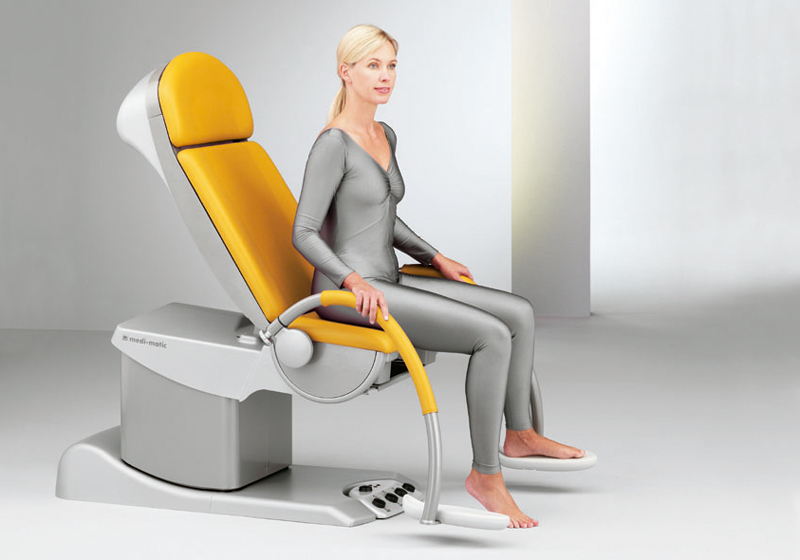

Kort produktbeskrivelse:

• Moderne design tilpasset ergometriske krav
• Motorisert justering av fotstøtte
• Motorisert justering av høyde samt sete- og ryggseksjon via fotbryter
• Rask justering av undersøkelsposisjoner gjøres i løpet av bare noen få sekunder
• Tidsbesparende og mer komfortabel ved bruk av minnefunksjoner, 8 posisjoner kan lagres
• En lav basishøyde tillater pasienten å innta plassen ubesværlig – uten at det er behov for fottrinn
• Glatte og lukkede overflater gjørt at det er lett å holde rent og hygienisk
• Mange fargevalg og en rekke kombinasjonsmuligheter
• Nominell vektkapasitet opp til 200 kg
• NYHET: Instrument disposal





Schmitz ble med dette produktet vinner av den prestisjetunge prisen red dot product design award i 2004. Ble nominert til Design prize of the FRG i 2005.

For å bruke fargekonfiguratoren må du ha installert Adobe FlashPlayer versjon 8, eller høyere. Last ned og installer Adobe FlashPlayer her.

Animasjon for justeringer av posisjoner
For å bruke animasjon må du ha installert Adobe FlashPlayer versjon 8, eller høyere.
Last ned og installer Adobe FlashPlayer her.

Standard utstyr:
Sete, rygg og hodeseksjon leveres i ergonomisk polstring, pusskuff i plast, uttrekkbart, lagringsplass for papirrull, fjernkontroll ved hjelp av fotpedal, sokkel med 4 eleveringsskruer, plastkledning og deksler i sølvgrått, sammenskyvbar kledning på søylen og i sete/ryggseksjonens ramme som er epoxybelagt i henhold til fargekart. 3m nettkabel med støpsel (mulig å bestille for fast tilkobling til vegg/jordet kontakt). Strømforsyning 230V, 50Hz, maks 0,45kW, 3A. Nominell vektkapasitet: 200kg.

Undersøkelses- og behandlingsstol
Artikkelnr. 115.715

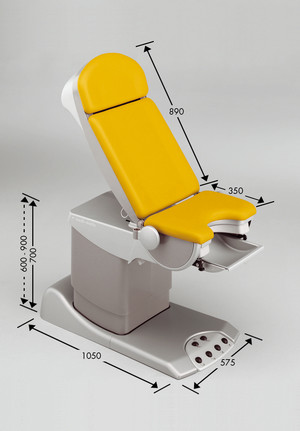

Elektrisk justering av Trendelenburg posisjon og ryggseksjon, og i tillegg elektrisk hev/senk justering fra 600 – 900mm, innstigningshøyde: 550mm

Undersøkelses- og behandlingsstol
Artikkelnr. 115.725
Elektrisk justering av Trendelenburg posisjon og ryggseksjon, og i tillegg elektrisk hev/senk fra 600 – 900mm, innstigningshøyde: 550mm. Med hukommelse for lagring av 8 stolposisjoner.

Undersøkelses- og behandlingsstol
Artikkelnr. 115.755
Elektrisk justering av Trendelenburg posisjon og ryggseksjon, og i tillegg elektrisk hev/senk fra 600 – 900mm, innstigningshøyde 550mm. Med hukommelse for lagring av 8 stolposisjoner. Elektrisk regulering av benholdere (uten benholdere/vennligst velg ønsket benholder fra tilbehørslisten).



Alle basismodeller uten fotstøttesystem.

Åpne animasjon for justeringer av posisjoner

Kontrollkonsept for medi-matic®
Artikkelnr. 115.725 og 115.755
Det nye og trendsettende kontrollkonseptet for undersøkelses- og behandlingsstoler.

• Belyst grafisk display som viser stolens funksjoner
• Elektronisk diagnosefunksjon
• I tillegg 2 ekstra taster til for eksempel vannpafylling (gyrospyling system) eller bryter til integrerte kontakter (101.490 eller 101.680) i stolen som kan vare tilkoplet lyskilde eller til lys i kolposkop
• Kontroller alle stolfunksjoner via fjernkontrollen
• Lagring av 8 forskjellige behandlingsposisjoner (gynekologens eget valg)
• Opp til 50% tidsreduksjon på regulering av stolen (115.725 og 115.755)
• Myk oppstart og ergonomisk bevegelse av stolens posisjoneringer
• Både fot- og håndkontroll til alle stolens justeringer
• Spesialfunksjon: justerbare setevarmer

1. Bakgrunnsbelysningens farger:
Blå: Regulering av ryggen
Gul: Regulering av sete
Grønn: Minne
Hvit: Benholdere
Fargene i display viser modus til fotbryter
2. Festebrakett for håndkontroll
Utført i 18/10 rustfritt stål, kan festes på venstre eller høyre side etter ønske, snap-in funksjon.

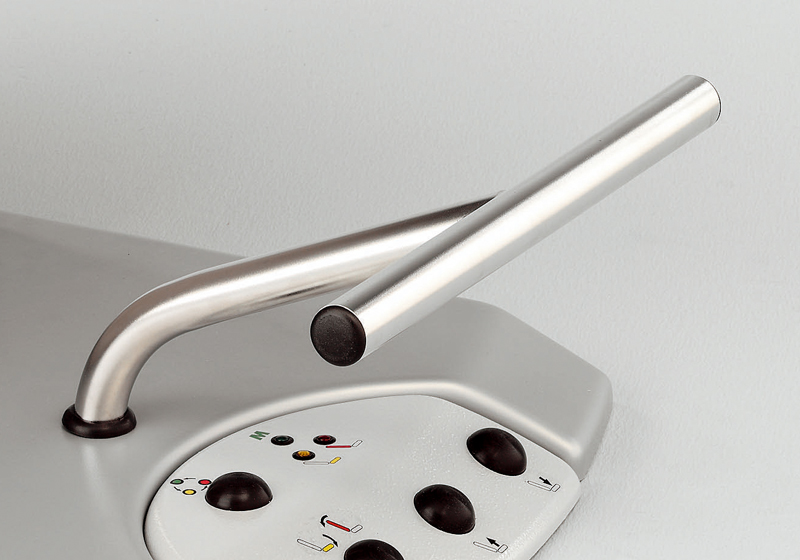

1. Fotbryter for 115.725 og 115.755
Betjening av stolens funksjoner ved hjelp av fotbryter
2. Setevarmer
Artikkelnr. 101.462
Aktivert eller slått av ved håndkontrollen. Gjennomsnittlig strømbruk ca. 20W, justerbare temperatur og indikasjon via display (ikke mulig å montere på stoler for urologiformål og modell 115.715).

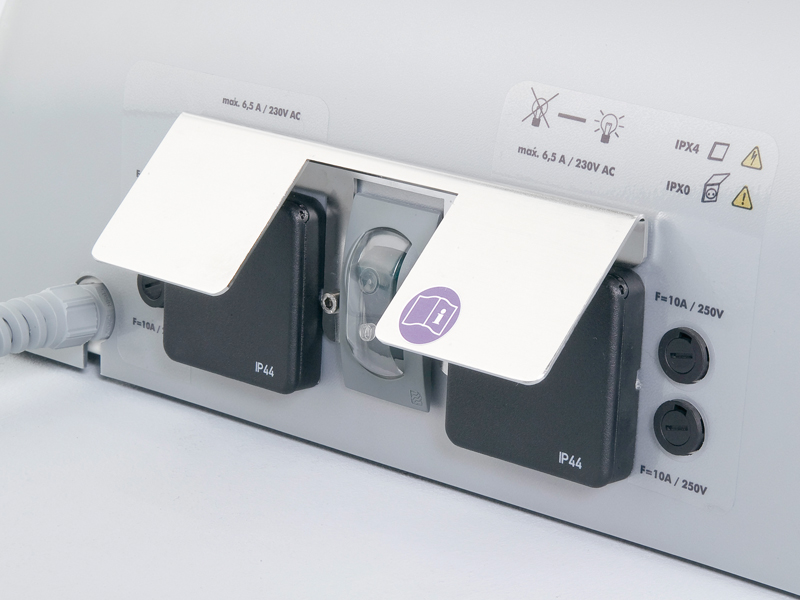

To kontakter
Artikkelnr. 101.490
Kontakter til 115.715. To kontakter i henhold til EN 60601-1 (ettermontering ikke mulig).
Artikkelnr. 101.680
Kontakter til 115.725 og 115.755. To kontakter i henhold til EN 60601-1, aktivering av 1 kontakt på håndkontroll (ettermontering ikke mulig).

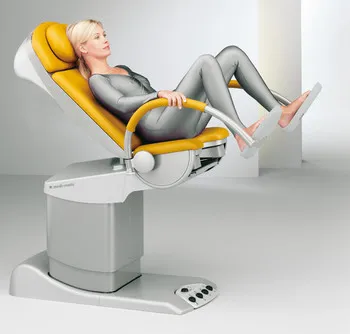

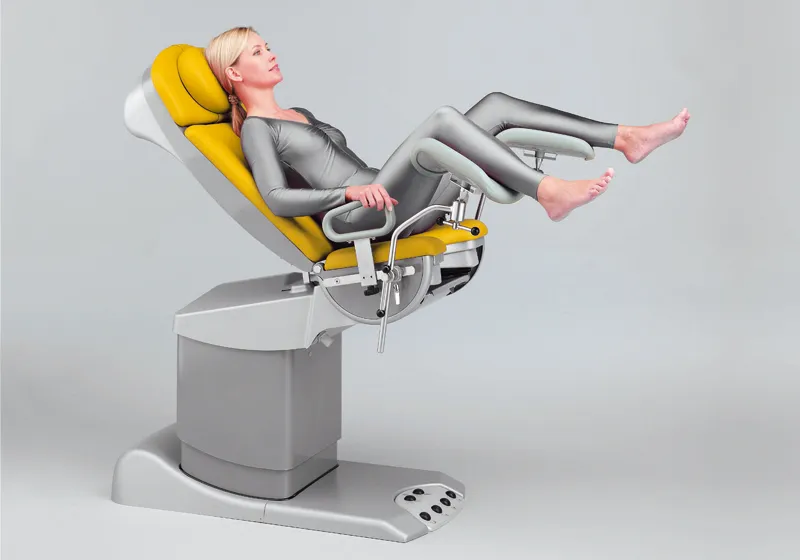

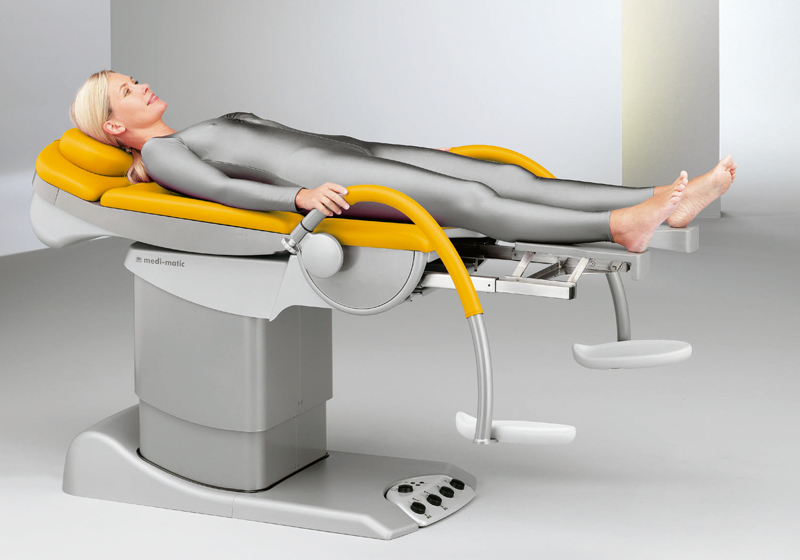

medi-matic® Artikkelnr. 115.755
Fotstøtter Artikkelnr. 101.442, par med integrerte epoxylakkerte håndtak, kan dreies til siden, låsbare. Overtrekk i imitert lær på håndtak i henhold til fargekart. Hvite plaststøtter. Motorisert justerbar fotstøtter med en lav basishøyde gir maksimal komfort, og pasienten kan med letthet innta posisjon uten at fottrinn kreves.

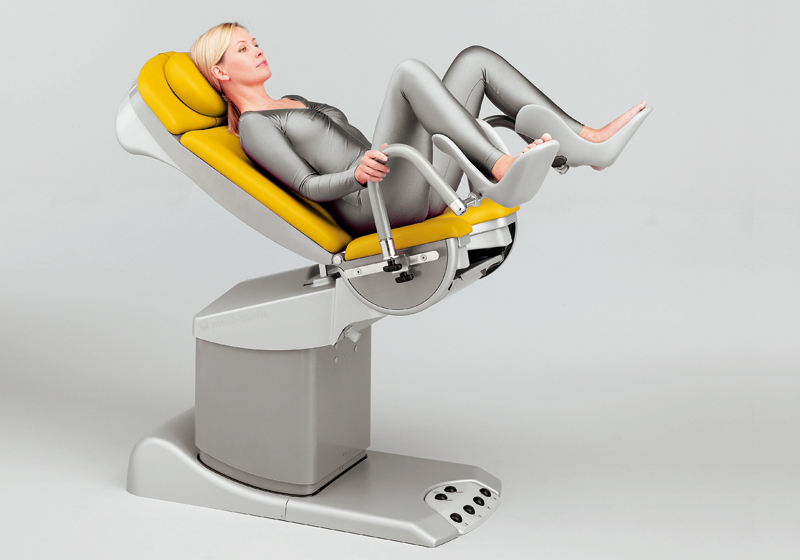

medi-matic® Artikkelnr. 115.755
Artikkelnr. 101.442 motoriserte fotstøtter. Artikkelnr. 101.372 hodepute trekk i imitert lær i henhold til fargekart. Artikkelnr. 101.445 leggplate utrekkbar, integrert i seterammen, polstring i fargen grå, integrert i plate (L 340 x B 470 x H 20mm). Nominell kapasitet 25kg (ettermontering mulig).

medi-matic® Artikkelnr. 115.715
Artikkelnr. 101.231 Ergo steps, par benholder system med justering og støtte for både hæl og legg, grå plast, dreibar til sidene, integrerte håndtak i samme farge som stolen. Festeelementer i rustfritt stål. Festes på sideskinne (tilleggsbestilling 101.137). Artikkelnr. 101.137 sideskinne, par til seteseksjon, rustfritt stål, 25 x 10mm, 290mm lang. Artikkelnr. 101.372 hodepute trekk i imitert lær i henhold til fargekart.

medi-matic® Artikkelnr. 115.715
Artikkelnr. 101.227 benholder, type Göpels. Benholder med festestropp i hel polstring som er lakkert i sølvgrå farge. Festestang i rustfritt stål. Både 101.137 sideskinne og 101.167 festeklamme må tilleggsbestilles. Artikkelnr. 101.158 håndtak, integrert polstring i sølvgrå farge, kun for montering på 101.137 sideskinne (bare i kombinasjon med Göpels benholder 101.227) Artikkelnr. 101.137 sideskinne, par til seteseksjon, rustfritt stål, 25 x 10mm, 290mm lang. Artikkelnr. 101.167 festeklamme, dreibar, i rustfritt stål, til installasjon på sideskinne. Artikkelnr. 101.372 hodepute, trekk i imitert lær i henhold til fargekart.

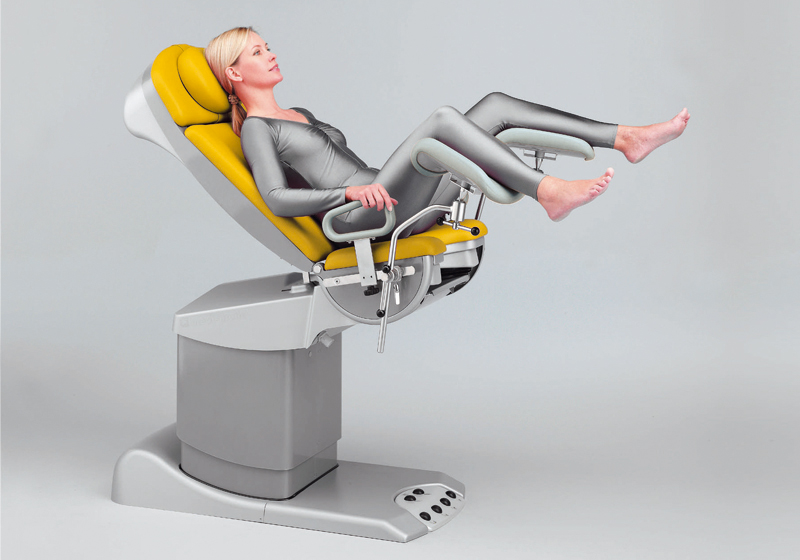

medi-matic® Artikkelnr. 115.755
Artikkelnr. 101.455 benholdere, type Göpels, med integrerte epoxylakkerte håndtak. Overtrekk i imitert lær på håndtak i henhold til fargekart. Benholder med festestropp i hel polstring som er lakkert i sølvgrå farge. Festestang i rustfritt stål. Artikkelnr. 101.372 hodepute, trekk i imitert lær i henhold til fargekart.

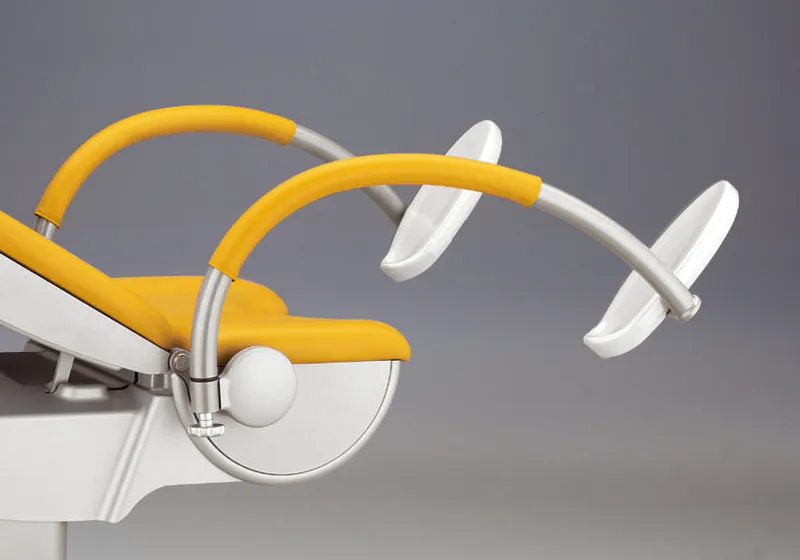

101.442 fotstøtter, par
med integrerte epoxylakkerte håndtak, kan dreies til siden, låsbare. Overtrekk i imitert lær på håndtak i henhold til fargekart. Hvite plaststøtter.

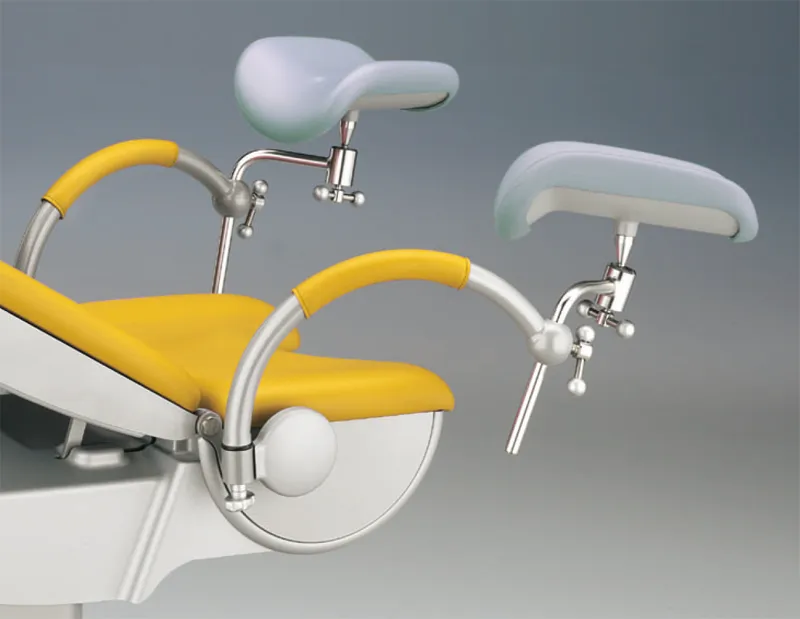

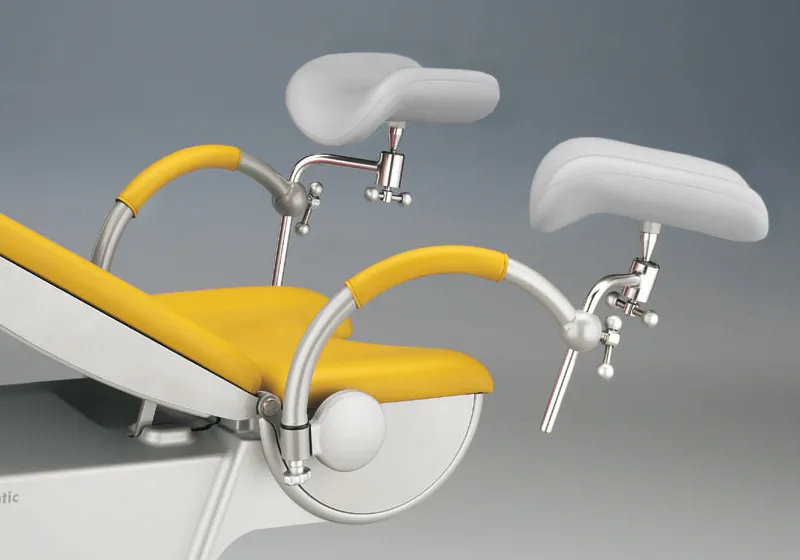

101.455 benholdere, type Göpels, par
med integrerte epoxylakkerte håndtak. Overtrekk i imitert lær på håndtak i henhold til fargekart. Benholder med festestropp i hel polstring som er lakkert i sølvgrå farge. Festestang i rustfritt stål.

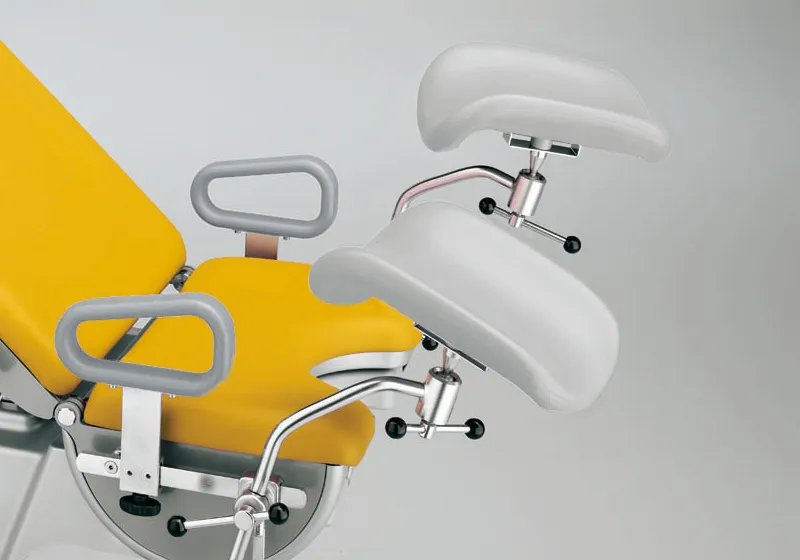

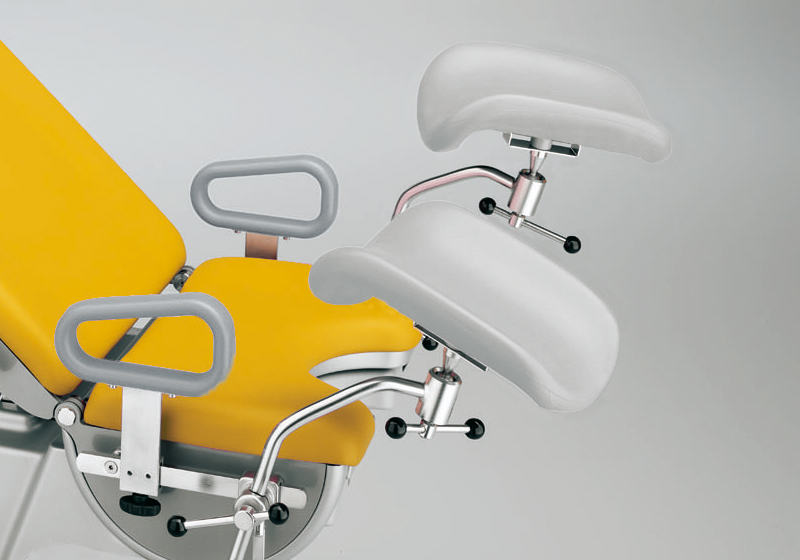

101.227 benholder, type Göpels, stk
Benholder med festestropp i hel polstring som er lakkert i sølvgrå farge. Festestang i rustfritt stål. Både 101.137 sideskinne og 101.167 festeklamme må tilleggsbestilles.
101.137 sideskinne, par
til seteseksjon, rustfritt stål, 25 x 10mm, 290mm lang
101.167 festeklamme, stk
dreibar, i rustfritt stål, til installasjon på sideskinne
101.158 håndtak, stk
integrert polstring i sølvgrå farge, kun for montering på 101.137 sideskinne (bare i kombinasjon med Göpels benholder 101.227)

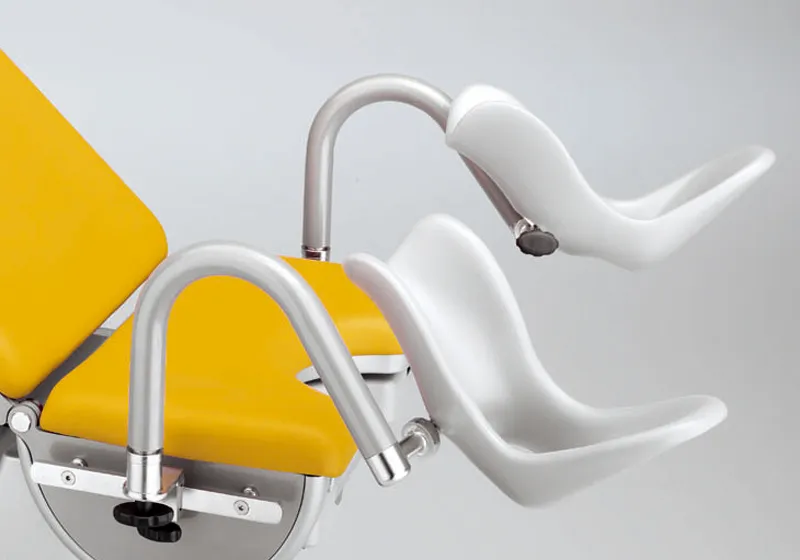

101.231 Ergo steps, par
benholder system med justering for hæl/ legg, grå plast, dreibar til sidene, integrerte håndtak i samme farge som stolen. Festeelementer i rustfritt stål. Festes på sideskinne(tilleggsbestilling 101.137).

101.445 leggplate
utrekkbar, integrert i seterammen, polstring i fargen grå, integrert i plate(L 340 x B 470 x H 20mm). Nominell kapasitet 25kg (ettermontering mulig).

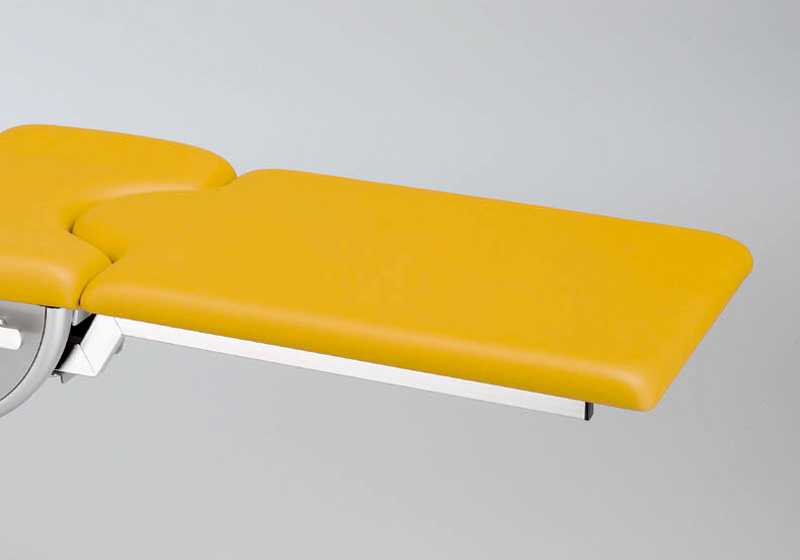

101.447 leggplate
plate skyves inn, polstring(L 670 x B 550 x H 45mm), trekk i imitert skinn i henhold til fargekart. Nominell kapasitet 50kg(ettermontering mulig).

1. 101.446 mellomliggende polstring
polstring felles inn, farge grå, passer til uttrekkbar leggplate 101.445(ettermontering mulig).

2. 101.372 hodepute
trekk i imitert lær i henhold til fargekart

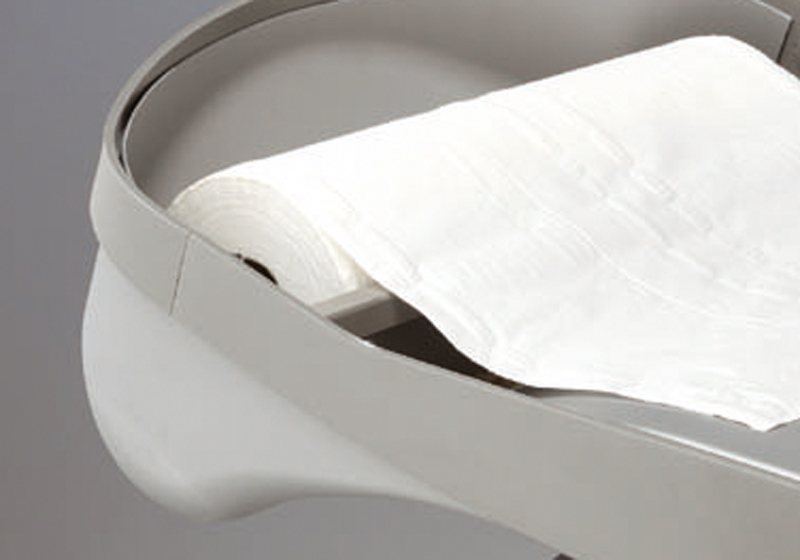

1. 100.176 papirrull
400mm bred, integrert i stolrygg

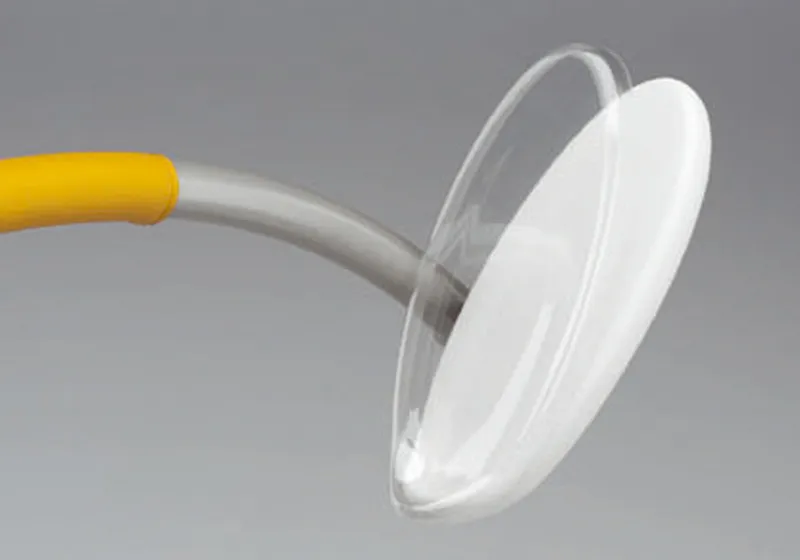

2. 101.480 plast beskytter
i gjennomsiktig materiale, for beskyttelse av fotstøtter.

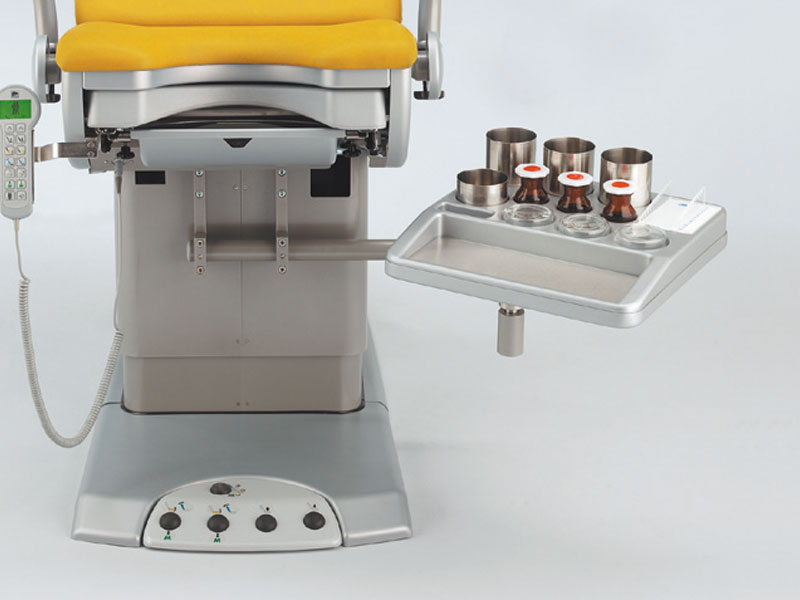

1. 101.650 Schmitz sett, behandlingsenhet med fleksibel arm
kan roteres og beveges i horisontalplanet, universalsett for instrumenter, medisinering, engangsprodukter etc., kan monteres til stol på høyre eller venstre side, maksimal last 5kg.

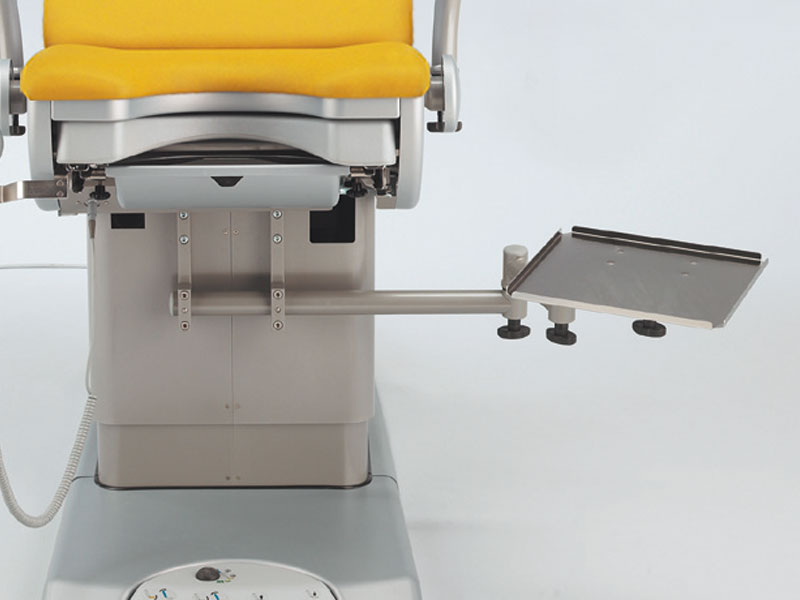

2. 101.651 brett med tilleggsarm
kan roteres og beveges i horisontalplanet, til instrumenter og annet utstyr. Effektiv brettstørrelse: 309 x 285mm, maksimal vekt 10kg.

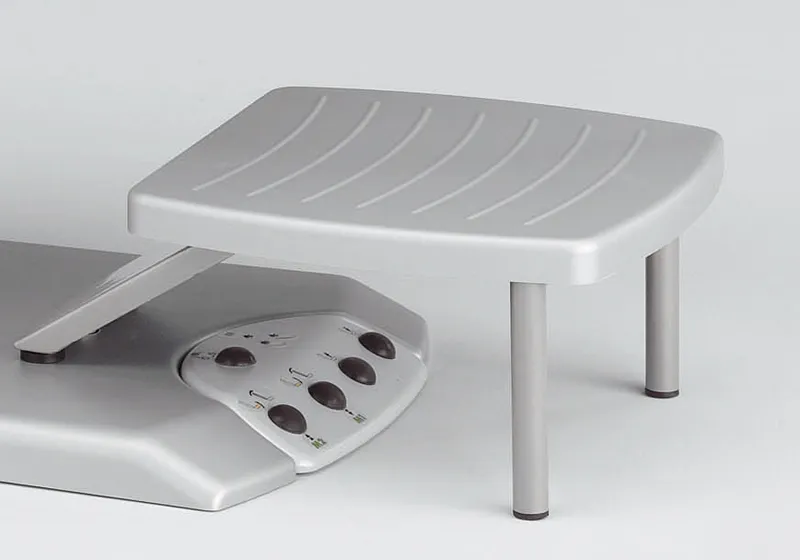

1. 101.475 fotstøtte
i rustfritt stål.
2. 101.452 oppsteg
festet til stol, skyvbar, oppsteg i plast materiale, farge sølvgrå.

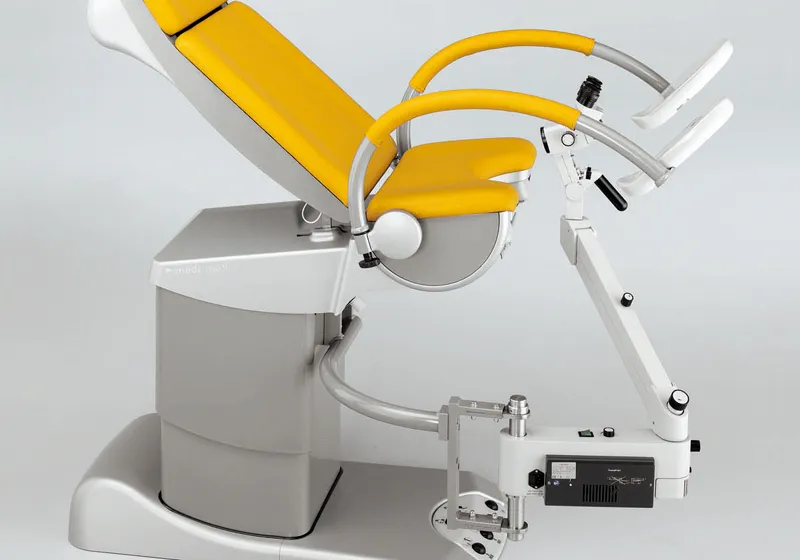

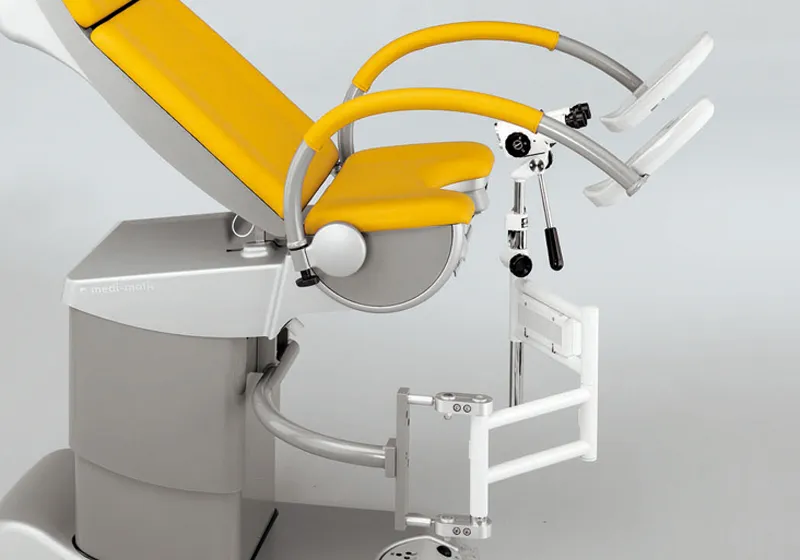

1. 101.430 kolposkopholder
til Leisegang og lignende monteres på høyre eller venstre side av stol etter ønske.
2. 101.435 kolposkopholder
til Kaps og lignende, monteres på høyre eller venstre side av stol etter ønske.

101.490 kontakter til 115.715
2 stk kontakter i henhold til EN 60601- 1(ettermontering ikke mulig)

101.680 kontakter til 115.725 og 115.755
2 stk kontakter i henhold til EN 60601-1, aktivering av 1 kontakt på håndkontroll(ettermontering ikke mulig).

1. 101.203 pusskuff deksel
i rustfritt stål til pusskuff i plast, åpnes automatisk når pusskuff trekkes ut.

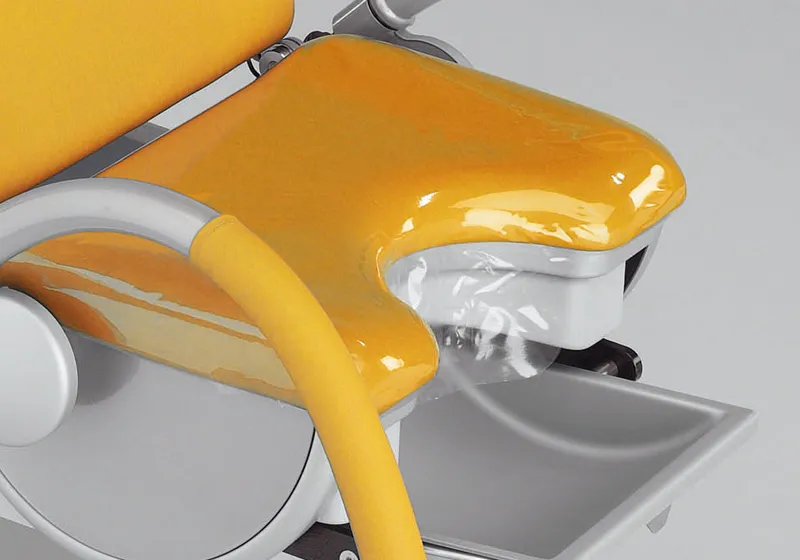

2. 101.481 plastbeskytter
for beskyttelse av setepolstring

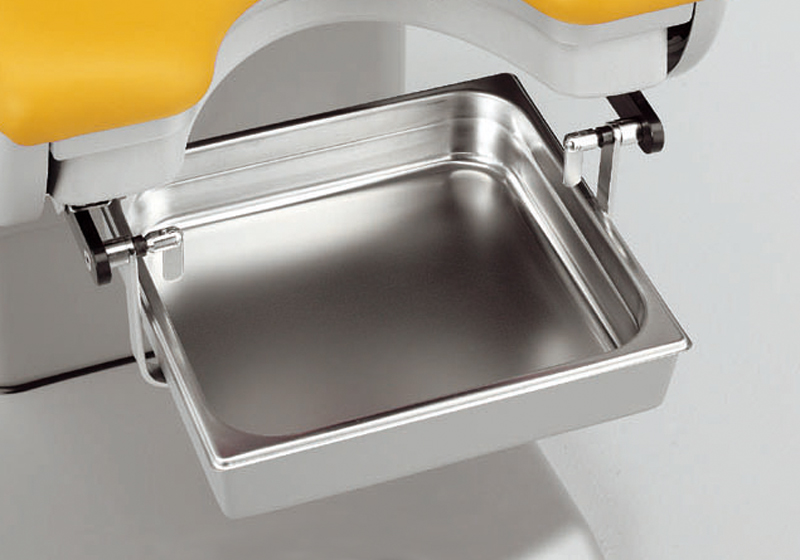

1. 101.201 pusskuff
i rustfritt stål. Størrelse 355 x 325 x 65mm.

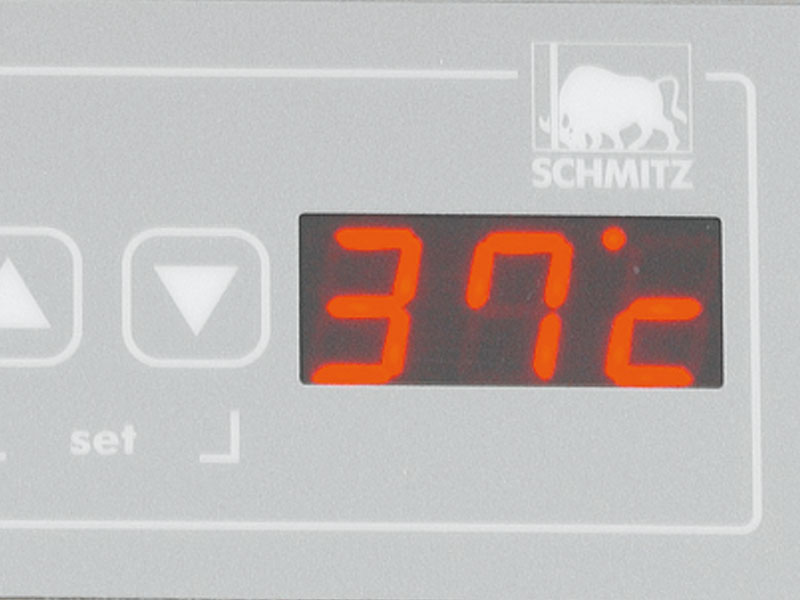

2. 101.462 setevarmer
aktivert ved hjelp av/på bryter, manuell kontrollenhet. Gjennomsnittelig strømforbruk ca 20W, setetemperatur regulerbar som vises i et display (ikke mulig å montere på stoler for urologi formål og modell 115.715).

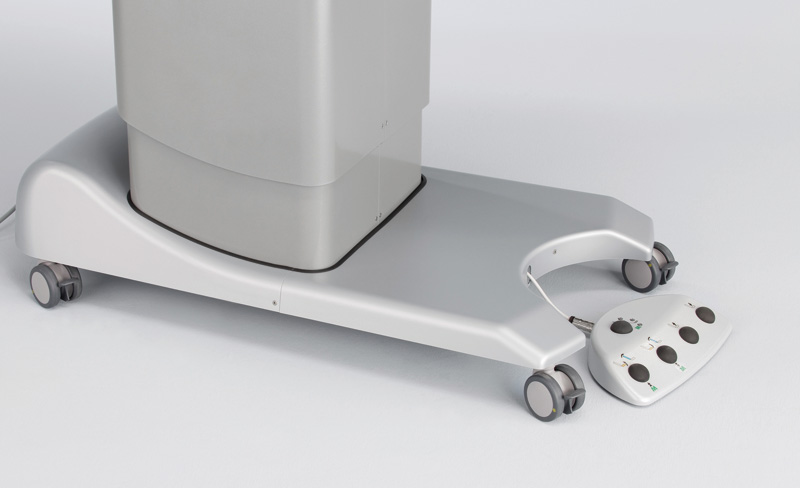

1. Mobility Model No. 101.230
4 double castors, Ø 75 mm, lockable and electrically conductive. (subsequent fitting possible) Note: may not be used for patient transport!

2. Stainless steel basin, flat Model No. 101.201
(surcharge) 325 x 265 x 40 mm.

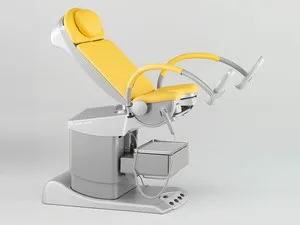

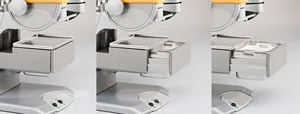

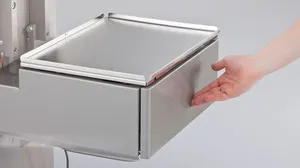

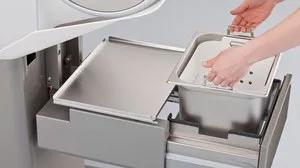

101.204 Instrumentskuff
Elektrisk, i stål, pulverlakkert i samme farge som stol, integrert i sokkel, strøm 90 – 240V, 50/60Hz, strømforbruk maks 20W

Funksjonsdetaljer
Elektrisk åpner/lukker ved å berøre frontpanelet på instrumentskuffen, helt uttrekkbar skuff på teleskopskinner, ramme med uttakbar 12 liters skuff i rustfritt stål (for 5 liter væske), plastikk holder til ca 15 stk speculum. I tillegg oppbevaringsrom i rustfritt stål. Maks last 8kg. Kan ettermonteres på alle stoler(serie 115.7) på forespørsel.

Merk:
Trafo med egen strømforbindelse (kabel på 2m + 5m)

Til poenget – Din fordel:
• Instrumentskuff med direkte tilgang
• Enkel å benytte
• Plassbesparende
• Ingen tilleggs arrangement
• modul bygget
• Tilpasset stolens farge og design

Kan også benyttes sammen med:
Kolposkop holder 101.430/101.435 eller Schmitz sett med fleksibel arm 101.650 eller brett med tilleggsarm 101.651

Kan ikke benyttes sammen med:
Fothviler 101.475
Oppsteg 101.452
Pusskuff i rustfritt stål 101.201/101.202

Tilbehør: Lokk 101.206
325 x 265 mm, passer til 12 l SST container under transport.
(uten illustrasjon)
